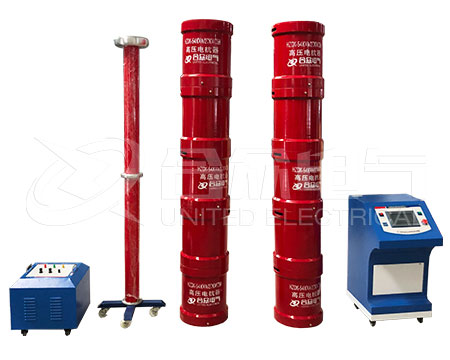

變頻串聯諧振耐壓試驗裝置，適用于各種需要交流耐壓的場合，既能滿足高電壓、大容量的產品耐壓需求，也能滿足小容量、高電壓的耐壓需求。是當前電力檢測高壓試驗的一種新方法和潮流，在國內外已經得到廣泛應用和認可。

變頻串聯諧振耐壓試驗裝置常見故障排除：

1、通用注意事項

（1）變頻串聯諧振耐壓試驗裝置應由高壓試驗專業人員使用，使用前應仔細閱讀使用說明書，并經反復操作訓練。

（2）操作人員應不少于2人。使用時應嚴格遵守本單位有關高壓試驗的安全作業規程。

（3）為了保證試驗的安全正確，除必須熟悉本產品說明書外，還必須嚴格按國家有關標準和規程進行試驗操作。

（4）各聯接線不能接錯，否則可導致試驗裝置損壞

（5）本裝置使用時，輸出的是高電壓或超高電壓，必須可靠接地，注意操作安全。

2、常見故障原因及排除

（1）風扇不能啟動：

①急停、故障保護、失諧保護后，沒有按“故障復位”；

②內部溫度過高，功率元件熱保護；

排除方法：關斷儀器電源，將儀器靜置30分鐘左右，重新開啟電源，按儀器面板上的“復位”鍵，再啟動儀器。

如果依然不能啟動風扇，請和廠家聯系，不可拆卸儀器！

3、自動調諧不能完成，找不到諧振點：

現象：調諧曲線完全是一條直線，調諧完成后儀器提示沒有諧振點

原因：回路接地不好，試驗回路接線錯誤，裝置某一儀器開路

排除方法：

（1）檢查接地裝置可靠，接地連接線是否有斷開點；

（2）檢查勵磁變壓器的高低壓線圈的通斷；

（3）檢查每一只電抗器的通斷；

（4）檢查分壓器的信號線的通斷；

（5）檢查分壓器的高低壓電容臂的通斷；

（6）裝置自身升壓時沒有諧振點，還需要檢查補償電容器的通斷；

如果所有部件正常，依然沒有諧振點，請和廠家聯系，不可拆卸儀器！

4、不能升壓到試驗電壓

現象：

（1）調諧曲線是一條曲線，有較低的尖峰；

（2）試驗時一次電壓較高，高壓卻較低，甚至在沒有升到試驗電壓時，一

（3）次電壓已經到達額定電壓，回路自動降壓；

原因：

（1）電抗器與試品電容量不匹配，沒有準確找到諧振點；

（2）試品損耗較高，系統Q值太低；

（3）勵磁變壓器高壓輸出電壓較低；

（4）高壓連接線過長或沒有采用高壓放暈線

排除方法：

（1）將補償電容器并接入試驗回路，加大回路電容量；

（2）盡可能將多只電抗器串聯，提高回路電感量；

（3）提高勵磁變壓器的輸出電壓；

（4）干燥處理被試品，提高被試品的絕緣強度，減少回路的有功損耗；

（5）一般在設備較高電壓輸出時，采用高壓放暈線，或將普通高壓輸出線改為較短的連線，一般不超過5米。
