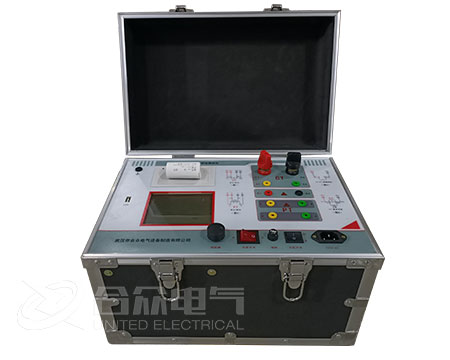

變電所6kV高壓開關柜電氣設備安裝調試，電氣設備依據標準和規程進行交接試驗和調試，電流、電壓互感器調試部分，調試程序、內容及技術要求，電流互感器主要調試設備，采用武漢市合眾電氣生產的互感器綜合特性測試儀。

  電流互感器(6kV)檢測試驗，外觀檢查應無破損現象。

  用2500V數字兆歐表測量6kV電流互感器一次繞組對二次繞組及外殼、各二次繞組間及其對外殼的絕緣電阻。絕緣電阻值不宜低于1000MΩ。

  繞組連同套管對外殼的交流耐壓試驗值(24kV/min)。

  用互感器綜合特性測試儀對互感器進行勵磁特性曲線試驗，試驗實值與產品出廠值相比無明顯差別。

  用互感器綜合特性測試儀檢查電流互感器比差、角差，應與制造廠名牌值相符，且誤差在規定范圍內。

  采用直流感應法對電流互感器引出線進行極性檢查，必須符合設計要求，并和銘牌、標志相符。

  繞組直流電阻測量，同型號、同規格、同批次電流互感器一、二次繞組的直流電阻和平均值的差異不宜大于10%

  電流互感器，采用互感器綜合特性測試儀檢查電流互感器變比，應符合產品技術要求。

  電壓互感器(6kV)檢測試驗

  用2500V兆歐表或數字兆歐表，測量一次繞組對二次繞組及外殼、各二次繞組間及其對外殼的絕緣電阻。絕緣電阻值不宜低于1000MΩ。

  采用互感器組別測試儀檢查電壓互感器的接線組別，應符合產品技術要求。

  用雙臂電橋測量電壓互感器的繞組直流電阻值，應符合產品技術條件的規定。

  電壓互感器的比差用自動變比測試儀測量，其變比誤差應符合產品技術條件的規定。

  空載電流及感應耐壓試驗，采用交直流穩壓電源、電流表、電壓表進行測試。在電壓互感器二次線圈通入額定電壓進行空載測試，其值與同批、同型號之間應無明顯差別。交流耐壓24kV/min(特別情況可不做此項)。
