為了改變傳統方法測量變壓器繞組及大功率電感設備直流電阻費時費力的試驗方法，縮短測量時間以及減輕測試人員的工作負擔，武漢市合眾電氣研發了直流電阻測試儀(直流電阻快速測試儀，以下簡稱直阻儀)。直流電阻測試儀采用全新電源技術，具有性能穩定，測量迅速、體積小巧、使用方便、測量精度高，數據重復性好等特點。是用來測量變壓器繞組以及大功率電感設備直流電阻的首選檢測試驗設備。那么新研發的直流電阻測試儀怎么使用呢?接下來，來自武漢市合眾電氣技術工程師，為你分享直流電阻測試儀使用說明。

  首先是直流電阻測試儀測量前的準備工作：

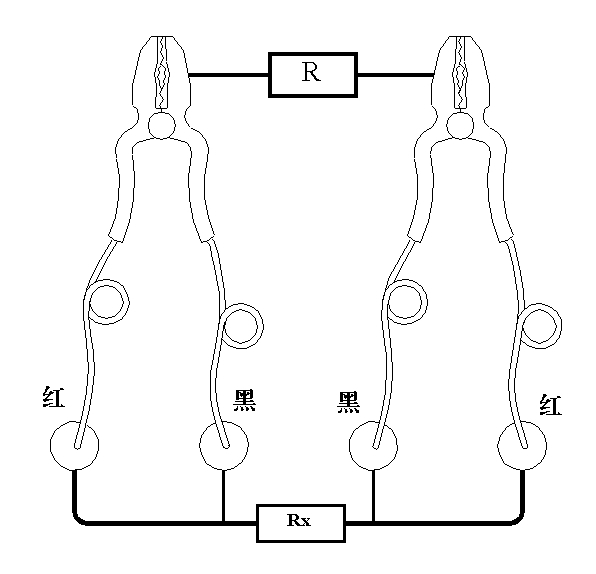

  首先將電源線以及地線可靠連接到直阻儀上，然后把隨機附帶的測試線連接到直阻儀面板與其顏色相對應的輸入輸出接線端子上，將測試線末端的測試鉗夾到待測變壓器繞組兩端，并用力摩擦接觸點，以確保接觸良好。接線方法如下圖。

  確保各項線路連接完成之后，我們打開電源開關，進入直流電阻測試儀的設置部分，直阻儀提供了幾種不同的測量電流，您可以根據需要按“▲”和“▼”鍵進行選擇，請注意每種測量電流的最大測量范圍，以免出現所測繞組直流電阻大于所選電流的最大測量范圍，使測量開始后電流達不到預定值，導致直阻儀長時間處于等待狀態(詳細的技術參數請參見直流電阻測試儀技術指標一節)。

  “查看”鍵用于查看和打印已經存儲的測量數據。(詳見“數據的查看和處理”)。選擇好測量方式和測量電流后，按“測量”鍵開始整個測量過程。

  設置完成之后，直流電阻測試儀就可以開始測量了：直阻儀在按下“測量”鍵后開始對被測繞組充電，并顯示如下界面正在充電。。。00.0A。

  顯示器中部顯示區將出現一個充電進度條，進度條上部為當前的電流值，一般在測量大電感負載時，電流達到穩定需要一定時間，電流值由零向額定值上升。

  此時需要注意：如果充電進度條長時間停滯在某一電流值不再上升，則可能當前的繞組電阻值超過了所選電流的測量范圍，使電流達不到預定值，請按“退出”鍵退出測量，然后選擇小一檔的電流再試。

  當電流達到額定值后，充電結束，直流電阻測試儀開始對數據進行采樣計算。顯示器提示“正在測量，請稍侯”，計算完畢后，所測電阻值將顯示在顯示屏上。待數據穩定后，即可以按“存儲”鍵存儲或按“打印”鍵打印數據。

  提示：在測量狀態下打印數據時，直阻儀在打印完當前得測量結果后并不馬上結束打印，而是處于等待狀態，以便可以在打印報告中連續打印下一個數據。因此，可以在測量有載分接開關變壓器的各分接電阻時，當測量完某個分接后，不必退出測量，直接切換到下一個分接，然后按“復測”鍵刷新數據，數據穩定后可按“存儲”鍵連續存儲或按“打印”鍵連續打印數據，如此依次測量直到測完該繞組所有的分接。

  在測量無載分接開關時，不允許直接切換分接開關，必須退出測量狀態，放電完成后才能切換分接開關!

  測試結果打印完成，結束測量：

  測量完畢后，按“退出”鍵退出測量，此時如果是電感性負載，直流電阻測試儀將自動開始對繞組放電，顯示器提示“正在放電，請稍候”，并發出蜂鳴音提示，放電指示消失后，即可拆除測量接線，測試下一繞組。

  這里需要注意：禁止在測量過程中，或者放電指示消失前拆除測量接線，以免因?yàn)槔@組放電危及設備和人員安全。
