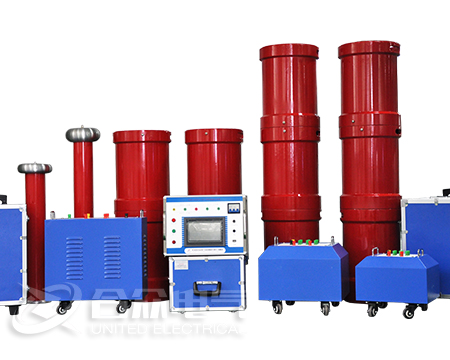

變頻串聯諧振采用調節控制電源頻率的方式，使得電抗器與被試品電容實現串聯諧振，在被試品上產生高電壓小電流，是當前電力檢測行業內進行高壓試驗的一種新方法和潮流，在國內外已經得到廣泛應用和認可。

  橡塑絕緣電力電纜進行變頻串聯諧振交流耐壓試驗的優點在于:

  1、諧振交流耐壓試驗對橡塑絕緣電力電纜的絕緣狀況考核最為嚴格。

  2、所需電源容量大大減小。設備的重量和體積大大減少。變頻串聯諧振電源是利用諧振抗器和被試品電容諧振產生高電壓和大電流的。在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q (Q品質因數)。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q,使得系統重量和體積大大減少，一般為普通試驗裝置的1/3~1/5。

  3、改善輸出電壓的波形。變頻串聯諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效地防止諧波峰值對試品的誤擊穿。整個頻率區間內輸出波形良好;在最小重量和體積下確保儀器穩定和安全。

  4、防止的大短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，變頻串聯諧振能有效地找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。

  5、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到內絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且，不會出現任何恢復過電壓。

  6、變頻串聯諧振交流耐壓試驗范圍較廣，可以廣泛應用于10kV、35kV、110kV、220kV、500kV聚乙烯橡膠電力電纜交流耐壓試驗;也可以適用于60kV、220kV，500kVGIS交流耐壓試驗。同時還可以適用于大型變壓器，發電機組的工頻耐壓試驗。一套變頻串聯諧振可以適用于多項高壓耐壓試驗，能適用于不同的場合，可滿足不同的試驗要求。
