溫升試驗裝置的通訊方式是連接計算機的，通常有幾種通訊方式，下面合眾電氣專家舉例介紹，全自動溫升試驗裝置RS-485通訊方式。

  （1）本系列數據記錄儀的RS-485 通訊線采用屏蔽雙絞線，其一端通過RS-232/485 轉換模塊接到計算機的串行通信口，另一端接到記錄儀通訊端子。

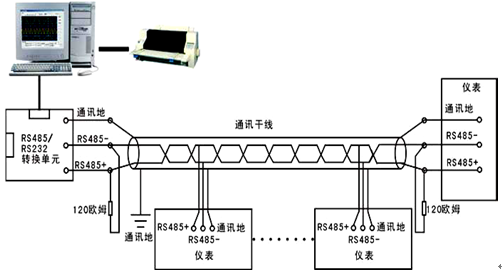

  其連接方式如圖所示：

  （2）在記錄儀系統參數設置中，選擇好通訊地址和波特率（固定為9600）。

  （3）雙芯屏蔽線的屏蔽層作為通訊地線，注意不可與設備保護地連接。當傳輸距離較遠時，傳輸干線的兩端需分別加一個120Ω的終端電阻，連接在RS-485通信線“+”和“-”之間。

  （4）當一臺計算機掛多臺記錄儀時，網絡拓?fù)浣Y(jié)構為總線型，每臺記錄儀通過支線并接在干線上。需注意的是終端電阻要接在通訊干線的兩端，分支后的傳輸線要盡可能的短，以減少干擾。

  （5）通訊距離長時可選擇中繼模塊。

  以上是全自動溫升試驗裝置RS-485通訊方式。如果需要更多電力檢測設備，請聯系合眾電氣在線客服。
