電能計費系統接線檢查

供電管理部門所屬線路上的所有電能計費系統，主要由電度表、電流互感器和連接線組成，可能會存在下列情況：

由于電度表電壓線圈接錯、電流線圈接反、電流互感器相序交叉接線等接線錯誤造成計量不準;

由于電流互感器實際變比與資料不符造成電量損失;

計量表計超過校驗日期、性能發生變化，造成計量不準;

計費系統連線表面氧化、端頭接觸不良或斷線;

用戶偷電行為造成計費系統工作元件損壞，或者使連線短路、開路、斷路。

上述情況的存在，必然會導致電度表出現停轉、反轉和緩轉等現象，造成線損的偏高和電費的流失，而用肉眼又難以查覺這些問題。使用多功能用電檢查儀可以有效地檢查出上述情況并予以排除，從而提高供電管理部門用電管理水平，提高經濟效益。

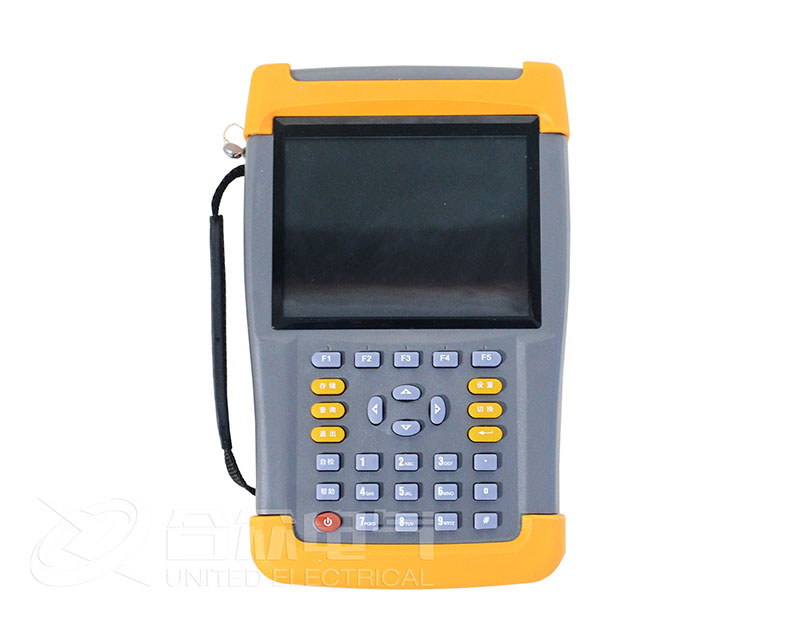

用多功能用電檢查儀可對計量裝置整體(電能表、電流互感器、連接線路)現場進行帶電測試。在保證計費系統整體不動的情況下(保持計費系統原始狀態，不拆表，不接線)，確定接線是否正確、工作元件和連線是否存在短路開路、斷路，電流和電壓是否取自同相，電流互感器是否反接等。

繼電保護系統接線檢查

在繼電保護系統中，通常電流互感器的二次繞組有兩種接線形式，即和電流接線形式、差電流接線形式。差電流接線的特點是一組電流互感器二次繞組反極性與另一組相接，即所謂循環電流法接線。檢查電流互感器接線是否正確是繼保工作者經常從事的工作。

例如：變壓器縱差保護是利用比較變壓器兩側電流的幅值和相位的原理構成的。把變壓器兩側的電流互感器按差接法接線，在正常運行和外部故障時，流入繼電器的電流為兩側電流之差，其值接近為零，繼電器不動作；在內部故障時，流入繼電器的電流為兩側電流之和，其值為短路電流，繼電器動作。由此可見，變壓器兩側電流互感器的接線正確與否，直接影響到縱差保護的動作可靠性。如同檢查電度表的接線一樣，使用多功能用電檢查儀可以很方便地檢查繼電保護系統中各種接線方式的正確性。
