配電斷路器交接試驗項目

絕緣電阻測試

試驗方法

1、斷路器在合閘狀態下：

兆歐表高壓輸出線接斷路器一相導體其與兩項導體和斷路器外殼一同連接接地后接兆歐表的接地端子引線。

采用同樣方法測試斷路器其它兩相 。

2、斷路器在分閘狀態下：

斷路器的西側分別三相斷路后，一側兆歐表的高壓輸出線另一側接兆歐表的接地引線和外殼并接地。

注意事項

1、檢查兆歐表指示的正確性

2、斷路器表面應清潔，必要時清掃；

3、環境溫度>5℃；

4、測試結果發行疑問時進行復試或分解。

試驗標準

整體絕緣電阻參照制造廠

與上一次測試結果比較無明顯變化

斷口和用有機物制成的提升桿絕緣電阻不低于300兆歐。

回路電阻測量

1、斷路器在合閘狀態下用回路電阻測試的紅導線接斷路器的上端子，黑導線接斷路器的同相的下端子。

2、采用同樣的方法測試其它兩相。

注意事項

1、試驗所用線和斷路器端子接觸良好；

2、測試結果發行疑問時進行復試；

3、溫度計置于陰涼通風處。

試驗標準

不大于出廠值的1.2倍。

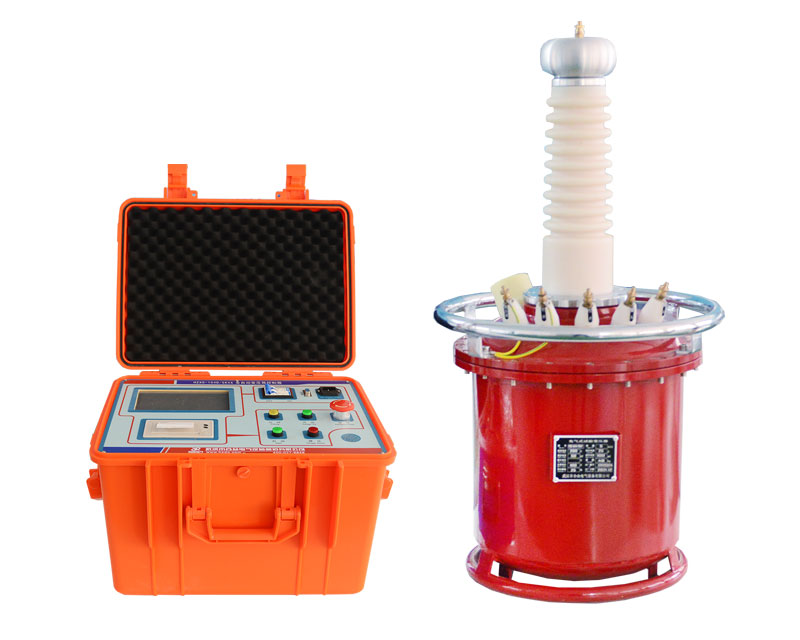

交流耐壓試驗

1、斷路器在合閘狀態下：

用試驗變壓器的一相導線，斷路器的其它兩相與外殼一同連接并接地。

采用同樣的方法試驗其它兩相。

2、斷路器在分閘狀態下：

將斷路器的兩側分別三相斷路，一側接試驗變壓器的高壓輸出端，別一側與外殼一機接地。

注意事項

1、加壓必須從零開始，以每秒3KV的速度升壓；

2、全過程對所試斷路器、試驗接線等進行監視，發現異常應立即降壓，拉開試驗電源刀閘，檢查處理后，方可再次進行試驗；

3、只有在絕緣電阻，外觀檢查合格后方可進行加壓試驗；

4、加壓試驗后再次進行絕緣電阻測試，和加壓前相比較無明顯的變化；

5、試驗過程中，斷路器不應發生放電、閃落、發熱等異?，F(xiàn)象；

6、加壓時間要準確(分鐘)。

7、所加電壓要準確，電源電壓波動時及時調整。

試驗標準：

接線方式：合閘三個對地進行一次，分閘斷口進行一次；

試驗電壓按制造廠試驗值80%施加；

制造廠試驗高于本標準的，應按制造廠標準進行。
