絕緣電阻和吸收比的測定

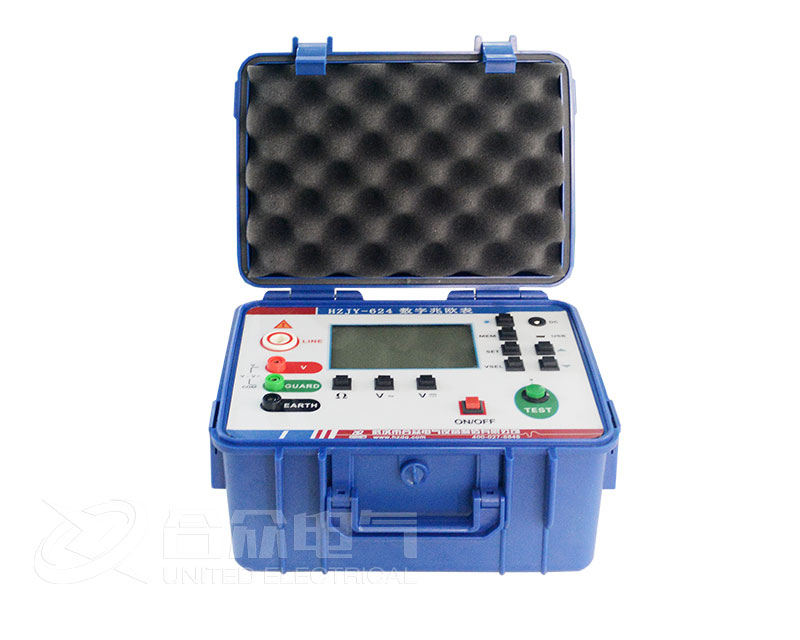

電力變壓器絕緣電阻和吸收比的測量,主要是指線圈之間以及線圈對地之間的絕緣電阻和吸收比的測量。測定絕緣電阻和吸收比可以靈敏地發現變壓器絕緣的整體或局部受潮；檢查絕緣表面的臟污及局部缺陷；檢查有無短路、接地和瓷件破損等缺陷.測定絕緣電阻和吸收比一直是變壓器絕緣試驗中常用的方法之一。

試驗?zāi)康?

初步判斷變壓器絕緣的好壞。

鑒別變壓器絕緣的整體或局部是否受潮

檢查絕緣表面是否臟污,有無放電或擊穿所形成的貫通性局部缺陷。

檢查有無瓷套管開裂、引線碰地、器身內有無銅線搭橋所造成的短路。

試驗要求

電氣設備交接試驗，按GB50150-1991，測量繞組連同套管的絕緣電阻、吸收比、極化指數應滿足下列規定：

1)絕緣電阻不應低于出廠試驗值的70%。

2)當測量溫度和出廠試驗時的溫度不符合時,按公式換算到同一溫度比較。

3)變壓器的吸收比應大于1.3。

4)變壓器電壓等級大于220KV，且容量大于120MVA時，宜測量極化指數，測得值與出廠值相比較不應有太大變化。

電氣設備檢修試驗，按Q\CSG10007-2004《預防性試驗規程》進行。

1)經過換算的絕緣電阻與前次的測量結果相比較應無明顯變化，一般不低于上次值的70%。

2)吸收比在常溫下不低于1.3，吸收比偏低時，可測量極化指數，應不低于1.5 為宜。

3)當絕緣電阻大于10000M2時,吸收比不低于1.1極化不低于1.3。

注意事項

試驗前應將變壓器同一側繞組的各相短路，并與中性點引出線連在一起接地；

剛退出運行的變壓器應等繞組的溫度與油溫接近時再進行測量。

吸收比和極化指數不進行溫換算。

為消除殘余電荷對測量的影響，應將繞組對地進行充分放電 3min，拆開變壓器的高、低壓連接線:在測量過程中，如需要重復測量時，應將繞組進行充分放電；

如發現存在絕緣問題，應進行分解試驗。

該試驗只能初步判定變壓器的絕緣情況不存在特別明顯的缺陷，而不能說明絕緣沒有問題，它也是進行耐壓試驗前的預檢。
